Practica #2

Titulo: Cotización de componentes de red.

Objetivo: Aprender a cotizar un red con le objetivo de obtener la mayor ganancia neta.

Desarrollo:

EL profesor no indico que buscáramos con lo de la practica anterior los precios de cada producto indicado en la misma, con precio de distribuidor y el precio en tienda al público, ademas sacar la utilidad que se gana por cada producto.

en las siguientes imágenes se muestran los precios de cada producto.

Conclusiones:

En estas tablas se da una idea para saber cotizar un red por cada uno de sus componentes, ademas se dan precios de distribuidor y de tienda para saber cuanto podemos ahorrar y/o no salir perdiendo al comprar los componentes para instalar una red.

Practica #1

Titulo: Elementos que conforman una red LAN, con topología en estrella.

Objetivo: Identificar los componentes que conforman una red con topología estrella, como funciona y sus características.

Desarrollo:

En el laboratorio el profesor nos indico que realizáramos una tabla con los componentes de una red en estrella, con sus características y sus funciones.

Componentes:

-Cable UTP. -Rack.

-Plugs RJ-45. -Switch.

-Nodos. -Hub.

-Tarjeta de red. -Router.

-Rosetas. -Panel de parcheo.

-Jack's. -Modem.

-Canaleta. -Pach coord.

-Acces point.

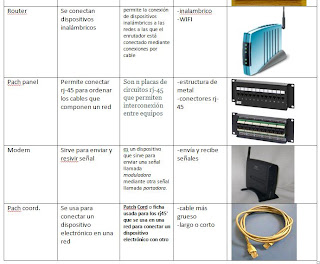

Ya realizada la tabla se muestran los componentes indicados e ilustrados con sus características y funciones.

Preguntas:

¿Cuantos Tipos de HUB hay?

Existen tres tipos de hub diferentes:

1 – Los pasivos: Es un hub que no necesita un fuente externa de energía porque no regenera la señal y por tanto es como si fuera una parte del cable, siempre tendiendo en cuenta la longitud del cable.

2 – Los activos: Es un hub que regenera la señal y necesita una toma externa de alimentación.

3 – Los inteligentes: El hub provee de detección de errores, como colisiones excesivas, y también hace lo que un hub activo.

¿Cuantos tipos de switch hay?

Switches Administrables: aquellos que permiten cierta funcionalidad de administración delswitch.

Switches no Administrables:son aquellos que no permiten ninguna o escasa funcionalidad de configuración y administración.

Por la Capacidad:

Switches que permiten agrupar varias unidades sobre un bus de expansión, el bus debe proporcionar suficiente ancho de banda para manejar comunicaciones full-duplex.

Switches modulares: tienen la capacidad de soportar la agregación de puertos, como nuevos módulos, por lo general son switches multicapa por trabajar en capa 2, 3, u otros superiores (Modelo OSI).

Switches no modulares: no poseen ninguna capacidad de agregación de módulos.

Por Capacidad de Tráfico:

Se clasifican por las velocidades con las que trabajan, siendo estas 10, 100 y 1000 Mbps., los de mayor velocidad por lo general son utilizados como switch de troncal (backbone), pueden ser modulares y administrables.

¿Cuantos Tipos de router hay?

Inalmabricos:

Los routers inalámbricos modernos permiten dostipos de conexiones, por Wi-Fi o por un cable convencional; incluyen,en general, 4 puertos Ethernet. Así, una PC puede aprovechar el puertoEthernet que trae.

Losrouters más nuevos ofrecen puertos Ethernet Gigabit; si se le conectanPC con conectores de este tipo, será posible transferir datos entre losequipos cableados a 1000 Mbps

router básico. Tan solo se encargará de ver si los paquetes de información van destinados al exterior o a otro PC del grupo

¿Cuantos tipos de acces point hay?

Los puntos de acceso inalámbricos (Access Points) pueden funcionar en tres tipos de modo diferentes: Maestro (Root), Repetidos (Repeater) y puente (Bridge).

Modo Root: Este es el modo mas común donde múltiples usuarios acceden al punto de acceso al mismo tiempo. En modo maestro, usuarios con portátiles y PDA’s pueden acceder a Internet a través de un solo Access Point compartiendo la conexión.

Modo Repeater: El modo repetidor se utiliza cuando quieres extender tu señal mas allá de los limites actuales. Necesitas emplazar el punto de acceso en modo repetidor dentro del área de un punto de acceso en modo Root. Con esto la señal del AP maestro se extenderá con igual fuerza por medio de este AP repetidor mejorando el alcance.

Modo Bridge: Como especifica el nombre, hacemos un puente inalámbrico entre dispositivos. Dos puntos de acceso en modo “bridge” solo hablarán entre ellos. Este tipo de conexión es útil cuando estás conectando dos edificios o localizaciones separadas donde instalar cableado no resulta fácil o económicamente viable.

Conclusiones:

En esta practica aprendí que tipos de componentes son necesarios para instalar una red en estrella , ademas de identificar uno por uno visualmente, se que características tienen y su huso en la red .

pero antes de realizar la búsqueda de los componentes en Internet, el profesor nos dijo que observáramos el laboratorio para ver que componentes habían dentro del mismo para identificar que red conforma .

ademas de lo que ya había subido me falta colocar unas preguntas que el profesor nos dijo en el laboratorio y que yo no había puesto en la entrada pero aquí están con su respectivas respuestas.

Comentarios:

profesor le agradezco su atención por revisar mi blog y corregirme mis errores en eso ya estoy trabajando para tener un blog completo y apreciable

le agradezco.

Topologias de Redes

Objetivo: Identificar las diferentes topologías de red y Métodos de Transmisión , así como sus componentes que la integran.

Desarrollo:

TOPOLOGIAS: 16/agosto/2010

BUS/BUS LINEAL(conocido como ETHERNET):

Permite que todas las estaciones reciba la información que se transmite, una estación transmite y las demás escuchan.

Esta requiere una menor cantidad de cable .

Características:

*Cable coaxial -calibre rg-58.

*Conectores{rg-58/T/terminadores}.

Estrella:

Se utiliza con el fin de facilitar la administración de la red.

La red se cablea físicamente como un estrella por medio de concentradores.

Características:

*Cable UTP categoría 5.

*Conectores {plugs RJ-45/jack's RJ-45}.

*Panel de parcheo (patch panel ).

*Patch coord.

(Tiene un alcance de 100 mts).

ANILLO:

Las estaciones están unidas con otra formando un circulo por un cable en común, las señales circulan en un solo sentido al rededor del circulo regenerando la señal en cada estación.

Características:

*Cable coaxial -calibre RG-58.

*T.

*Distancia de 100 mts, pasando estos se necesita un repetidor.

En términos simples aquí se les muestra un mapa conceptual:

Preguntas:

¿Como sabes si un equipo esta conectado a una red?

R=Cuando esta más de un equipo de computo conectado en una área y que puedan compartir información.

¿Son importantes las redes de datos en la actualidad en las empresas?

R=si, por que en una empresa es necesario manejar una red para enviar y recibir información útil o importante ademas que esta actualizada para trabajar o mantener la empresa en funcionamiento.

¿Que dispositivos se requiere para instalar un ared ?

R=-computadora con adaptador de red

-cable utp categoría 5

-conectores rj45

-módem

-software

Métodos de Transmisión Empleados:

Este mapa muestra los tipos de transmisión de los datos:

Y aquí muestra como es su transmisión:

Preguntas:

¿Como se Clasifican los medios de transmisión?

R=-Simples -Serie -Guiados:medio físico cable utp

-Semiduplex -Pararlelo -No guiados: Radio, microondas, luz

-Duplex -media y gran distancia

¿Las características y calidad de transmisión esta dada por?

R=Voz, texto o imagen.

¿Cuales son los factores relacionados por el medio de transmisión y con la señal que determinan distancia y velocidad de transmisión?

R= Dependiendo el tipo de conexión y a la velocidad de megas o gibas gb que sea el

Internet

Cable par trenzado

Objetivo: Identificar los tipos de cable par trenzado.

Desarrollo :

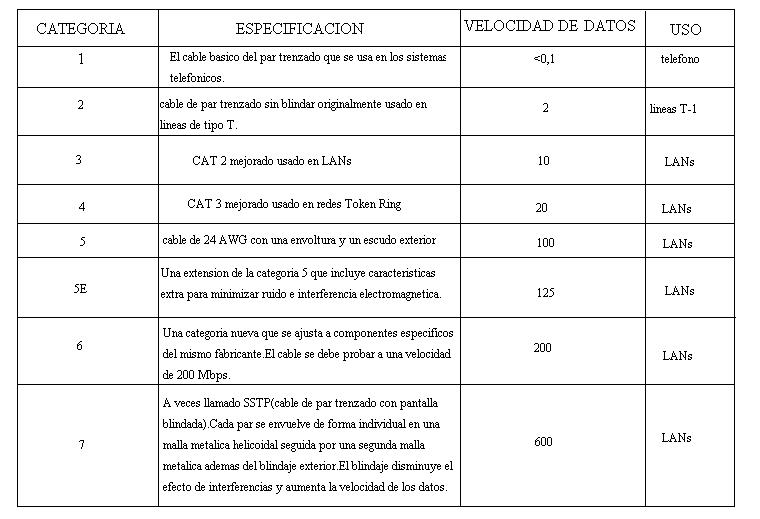

En esta imagen se muestra los tipos de cable par trenzado y sus características:

Tipos de par Trenzado:

*UTP: Acronimo de unshiel twiste pair o cable trenzado sin apantallar- son pares de cables trenzados que se utilizan para tecnologías de red local. son de bajo costo y de facil uso, pero producen mas errores que otros cables y tiene limitaciones para trabajar a grandes distancias, sin regeneración de la señal.

*STP: Shieded twisted pair o par trenzado apantallado- Escable aislado dentro de una cubierta plástica, es inmune al ruido, se utiliza en redes de computadoras como etherneth o token ring, es mas caro que el utp.

*FTP: foiled Twisted pair o par trenzado con pantalla global- Son cables que mejoran la potencia de la transmisión global del cable

en este mapa conceptual se resume lo del cable utp o par trenzado

Conclusiones:

En esta pequeña síntesis trata de mostrar los tipos de topologías de red y el modo que transmiten la información en un computadora dependiendo el tipo de topología ha usar.

ademas se muestran los tipos de transmisión y los diferentes tipos de cable par trenzado en sus categorias y sus usos particulares.

ademas de lo que ya estaba en la entrada la modifique agregándole otras dos entradas que deverian estar en esta sola por que el profesor me reviso y así no era como la quería y me mando el comentario que las agregara.
